    前言

    在新能源電機的設計與制造過程中,絕緣性能是一個至關重要的考量因素。它不僅關系到電機的運行效率與壽命,更直接影響到設備的安全性與可靠性。


    本次將深入探討兩個與新能源電機絕緣相關的問題:工頻耐壓測試中漏電流的影響因素,以及PDIV測試波形選擇的問題。




    一、工頻耐壓測試中漏電流的影響因素


    新能源電機在運行過程中,需要承受來自逆變器的電壓,而工頻耐壓測試則是評估電機絕緣性能的重要手段之一。該測試通過施加高于最高電壓一定倍數的交流電壓(參考GB/T 18488)。耐壓測試有一個指標是漏電流,其大小與多種因素有關,值得深入剖析。


    1.漏電流傳遞路徑與絕緣電阻


    在工頻耐壓測試中,漏電流的傳遞路徑通常為:銅線→漆包線絕緣層→漆→紙→漆→鐵芯。這一路徑的電阻相對較大,傳統觀念中認為漏電流與絕緣電阻的關系密切。然而,實際情況并非如此。由于路徑中的電阻足夠大,其對漏電流的影響變得相對次要。




    2.電容效應與漏電流


    更為關鍵的是,銅線與鐵芯之間形成了一個電容器結構。由于工頻電壓為50Hz的正弦波,其頻率較低,導致電容器的充放電過程較為緩慢。因此,在測試過程中,漏電流主要源于電容器的充放電行為,而非絕緣電阻的直接泄漏。




    3.電容大小與漏電流的關系

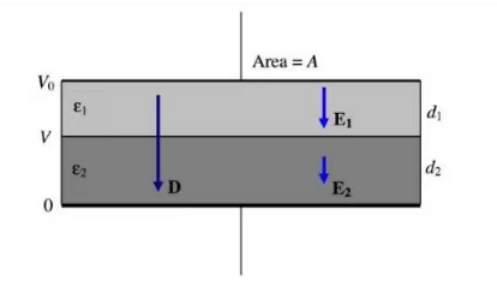

    根據阻抗的計算公式,電容越大,阻抗越小,從而在相同電壓下產生的漏電流越大。而電容的大小則與介電常數、面積以及距離有關。在漏電流傳遞路徑中,距離主要包括銅線到漆包線絕緣層的距離以及漆包線絕緣層到鐵芯的距離。由于銅線與紙、紙與鐵芯之間的距離非常小,可以忽略不計,因此,電容的大小主要取決于漆包線絕緣層的厚度以及絕緣紙的厚度。


    4.漆膜厚度與絕緣紙厚度的影響


    從原理上看,漆包線的漆膜越厚,電容越小;絕緣紙越厚,漆包線絕緣層到鐵芯的距離越大,電容也越小。因此,漆膜厚度和絕緣紙厚度是影響漏電流大小的主要因素。在實際生產中,通過調整漆膜和絕緣紙的厚度,可以有效控制漏電流的大小,從而滿足電機絕緣性能的要求。、


    5.漏電流的計算


    上文提到漏電流主要與電容相關,只要計算出電容,漏電流就能算出來。



    二、PDIV測試波形選擇的問題


    PDIV是評估電機絕緣性能的另一項重要指標。它表示在特定條件下,絕緣材料開始產生局部放電的最低電壓值。PDIV的測試波形選擇對于準確評估絕緣性能至關重要。


    1.正弦波形與單極脈沖的比較


    在PDIV測試中,常用的波形有正弦波形和單極脈沖兩種。


    從理論上看,PDIV的計算值通常以RMS(均方根值)表示。然而,在實際應用中,我們更關心的是峰值電壓。對于正弦波形測試,峰值電壓是RMS值的根號2倍;而對于單極脈沖測試,峰值電壓則可能更高,通常是正弦波形測試的2倍左右。


    2.測試波形對PDIV數值的影響


    由于測試波形的不同,得到的PDIV數值也會有所差異。正弦波形測試得到的PDIV數值相對較低,因為它反映的是絕緣材料在連續正弦波電壓下的平均響應。而單極脈沖測試則更能反映絕緣材料在瞬態高壓下的性能表現,因此得到的PDIV數值通常較高。


    3.漆包線測試的波形選擇


    對于漆包線等零部件級別的材料而言,正弦波形測試更為合適。因為這樣更加嚴格。


    單極脈沖測試在整機情況下也具有其獨特的優勢,這更符合電機實際的應用。


    4.脈沖寬度的調整


    對于單極脈沖測試而言,脈沖寬度的調整至關重要。脈沖寬度過短可能導致測試結果的離散性增大;而脈沖寬度過長則可能使測試過程變得冗長且復雜。因此,在進行單極脈沖測試時,需要仔細調整脈沖寬度以確保測試結果的準確性和可靠性。



    總結


    綜上所述,工頻耐壓測試中的漏電流大小與漆膜厚度、絕緣紙厚度等因素密切相關;而PDIV測試波形選擇則需要根據具體的測試目的和要求進行綜合考慮。通過深入研究和合理調整這些因素和條件,我們可以更有效地評估新能源電機的絕緣性能并提高其運行效率和安全性。



    來源:RIO電驅動
